Дренажные тоннели Graf 300 для организации подземного дренажного поля, служат для отвода очищенной сточной воды от септика на почвенную доочистку, а также сбора и отвода ливневых вод. Тоннели создают эффективное дренажное поле/

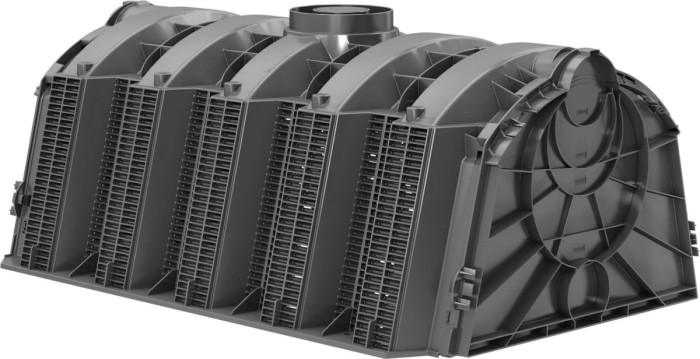

Уникальная и прочная конструкция дренажного тоннеля Graf , возможность принять моментально до 300 л воды, малый вес (11 кг) делают его незаменимым при решении проблем отвода ливневых и очищенных сточных вод от септика. Дренажные тоннели легко соединяются между собой, их можно укладывать в один или несколько рядов. В начале и в конце ряда устанавливаются специальные заглушки для подсоединения труб DN 100/150/200/300.
Аккумулирующая способность дренажного тоннеля GRAF 300 — 95% (аналогичный показатель для дренажной системы из песка и гравия — 30%).

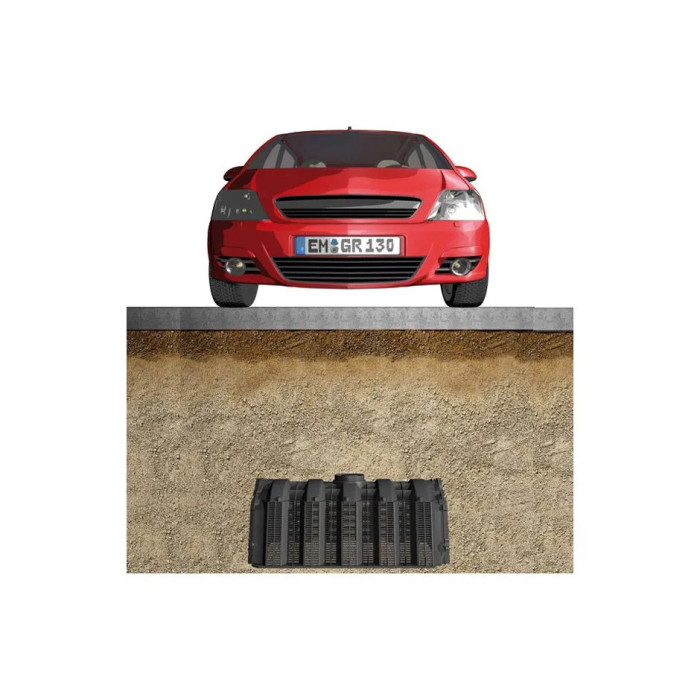

Для возможности заезда легковым автотранспортом минимальный слой засыпки грунта должен быть не менее 500 мм. Если зона над дренажом - пешеходная, слой грунта может быть мин. 250 мм.
Преимущество дренажного тоннеля Graf - возможность укладки друг на друга при транспортировке и хранении. На паллету помещается до 40(!) шт., что значительно уменьшает затраты на транспорт.
Для увеличения объема сброса воды применяют соединение инфильтрационных тоннелей в систему Twin без использования дополнительного оборудования.
Материал
Полипропилен
Длина, мм
1200
Ширина, мм
800
Высота, мм
510
Подключение к тоннелю
Ду 100, 150, 200, 300
Лучшие логистические характеристики
до 40 туннелей на паллете
Подбор и расчет поля фильтрации
Тип грунта
Объем септика, м/куб.
1,5
2
3
4
5
6
8
10
12
15
Песок
1 шт.
1 шт.
2 шт.
2 шт.
3 шт.
3 шт.
4 шт.
5 шт.
8 шт.
10 шт.
Супесь
1 шт.
2 шт.
3 шт.
4 шт.
5 шт.
6 шт.
8 шт.
10 шт.
12 шт.
15 шт.
Суглинок
2 шт.
3 шт.
4 шт.
6 шт.
6 шт.
9 шт.
12 шт.
15 шт.
16 шт.
20 шт.
Тип грунта
Очистное сооружение, кол-во потребителей
3чел.
4чел.
5чел.
5+
8чел.
Песок
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
Супесь
1 шт.
1 шт.
2 шт.
2 шт.
3 шт.
Суглинок
2 шт.
2 шт.
3 шт.
3 шт.
4 шт.
Таблица
расчет тоннелей для отвода ливневых вод(ориентировочно)
Тип почвы
Площадь крыши 100 кв. м.
Площадь крыши 150 кв. м.
Площадь крыши 200 кв. м.
Гравий
3-5
4-7
5-8
Песок
6-7
8-11
10-14
Мелкий песок
8-10
12-15
15-20
Суглинок
10-13
15-19
19-25

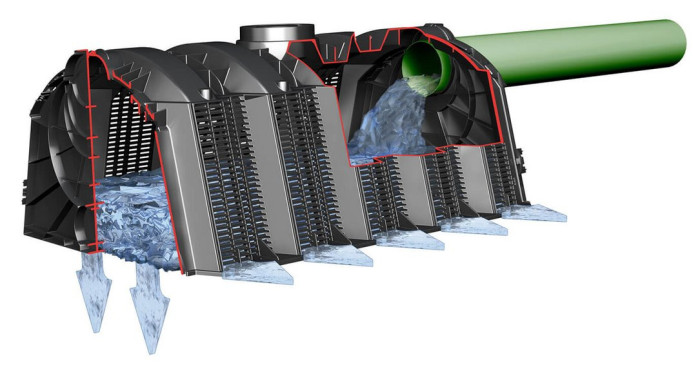

В Энерговод мы в основном используем инфильтрационный туннель 300, разработанный и изготовленный компанией Graf. Инфильтрационный туннель 300 предназначен для хранения и отвода ливневой воды. В каждом туннеле может храниться 300 литров сточной воды. Как только сток попадает в туннели, он рассеивается в окружающих слоях почвы в соответствии с относительным значением коэффициента фильтрации (Kf).
Почему мы используем Туннели для Дренажа?
Благодаря способности инфильтрационного туннеля накапливать большой объем стока, он позволяет использовать гораздо меньшую площадь стока, чем дренажное поле. Большинство объектов недвижимости в России, имеющих автономную канализационную систему, не имеют достаточного пространства для установки дренажного поля в соответствии со стандартами. Поэтому использование инфильтрационных туннелей является потенциальным решением проблемы нехватки места. Например, дренажное поле площадью 40 м2 эквивалентно полю инфильтрационного туннеля площадью 7 м2.
С экологической точки зрения у других решений также есть несколько преимуществ. Туннели могут быть установлены в аэробном(верхнем) слое почвы, что облегчает дальнейшее аэробное окисление органических веществ в стоке и их быструю переработку.
В туннелях также может быть дополнительно установлена точка откачки или отсоса, что означает, что, когда они в конечном итоге засоряются остаточными твердыми веществами, их можно легко обслуживать. Для сравнения, гораздо более дорогостоящее дренажное поле в конечном итоге полностью выйдет из строя из-за накопления твердых частиц.
Инфильтрационный туннель также можно использовать на подъездной дороге, или стоянке чего нельзя сказать о дренажном поле. Это опять же дает вам гораздо больше свободы и гибкости при проектировании систем отвода стоков и дренажа.
Когда мы используем дренажные туннели для инфильтрации?
Мы используем дренажный туннель в ситуациях, когда требуется сброс на землю, а дренажное поле не может поместиться в доступном ограниченном пространстве. В настоящее время это единственная ситуация, в которой есть решение по использованию туннелей с очистными сооружениями.
Дренажные туннели Graf компактное и недорогое решение!
Установка не требует подъемного оборудования. Необходимое количество модулей объединяется в один или несколько рядов, причем оба конца закрываются торцевыми крышками. Большой объем туннелей сокращает количество земляных работ, что экономит деньги.
Жесткая конструкция. Стабильная конструкция уложенных в колонну туннелей гарантирует движение грузовых автомобилей над узлами инфильтрации, если грунт составляет не менее 800 мм. Версия легкового автомобиля выдержит нагрузку в 3,5 тонны на квадратный метр.
Экономически эффективное решение. Инфильтрационные установки GRAF имеют объем, в 3 раза превышающий объем обычной гравийной траншеи. Один туннельный модуль заменяет 800 кг гравия или 36 метров дренажных труб. Значительно сократив объем земляных работ, инфильтрационные туннели могут сэкономить много времени и денег.
Простая установка.
Инфильтрационные установки могут быть установлены рядами или колоннами от одного до 5 уровней, в зависимости от конкретного применения и требуемого объема. Установка модуля проста, быстра и позволяет использовать множество опций. Для сборки не требуется никаких сложных инструментов, при единичном весе всего 11 кг и возможных соединениях.
Категории: Жилые многоквартирные дома, индивидуальный дом, установки для очистки промышленных сточных вод, система сбора дождевой воды, сельский туризм, отели и гостиничные комплексы, установки для очистки сточных вод, очистные сооружения сточных вод.
Туннели для дренажа
Для инфильтрационных туннелей все, что вам нужно сделать, это выбрать область водопроницаемого грунта над грунтовыми водами. Это позволит вам легко сливать очищенную воду в почву через инфильтрационные туннели. Туннели покрыты специальной тканью(геотекстиль плотность не менее 150г/м2) и зарыты в землю. Вам нужно будет выкопать значительно меньше почвы, чем при установке обычных гравийных траншей или колодцев.
Гибкая и эффективная система инфильтрационных туннелей особенно подходит для общественных и промышленных объектов.
Благодаря своей высокой стойкости к механическим нагрузкам, использование площади над ним не имеет ограничений. Что бы это ни было – парковка, въезд на склад – все будет в порядке.
Компактное и недорогое решение
Расстояние от зданий и негерметичных подвалов должно быть не менее 6 м, глубина захоронения от 50 до 200 см. На горизонтально выровненную поверхность насыпается слой гравия толщиной 20 см. Модули инфильтрационного туннеля соединены между собой в продольном направлении, покрыты геотекстилем и покрыты слоем гравия. Входная труба соединяется через торцевую пластину, на которой обозначены возможные диаметры труб (Ø100, Ø160, Ø200, Ø315 мм) и вводится в туннель примерно на 200 мм.
