Дренажный тоннель Graf

дренажный тоннель Graf1649075490

Экономия пространства и экономичность. Специально разработан для использования в частных и сельских районах.

Почему стоит выбрать ИНФИЛЬТРАЦИОННЫЙ ТУННЕЛЬ
Идеальное решение для управления значительными объемами дождевой воды на участках с большой площадью поверхности и ограниченными возможностями для земляных работ на любую большую глубину. В случае очищенных сточных вод это является преимуществом по сравнению с трапами с щелевыми трубами из ПВХ, так как с увеличенной площадью рассеивающей поверхности на единицу длины дренажи можно сделать короче, а рассеивание происходит быстрее, сводя к минимуму риск засорения в течение длительного времени. периоды. Легкая конструкция модуля способствует заметному сокращению времени, необходимого для установки, и повышению безопасности монтажников. Модули ИНФИЛЬТРАЦИОННОГО ТУННЕЛЯ отлиты из регенерированного пластика, поэтому их производство оказывает незначительное воздействие на окружающую среду. Долговечность продукта гарантируется контролем качества материалов при производстве и сертификацией в соответствии с отраслевыми стандартами.

ИНФИЛЬТРАЦИОННЫЙ ТУННЕЛЬ
Высокая эффективность инфильтрации

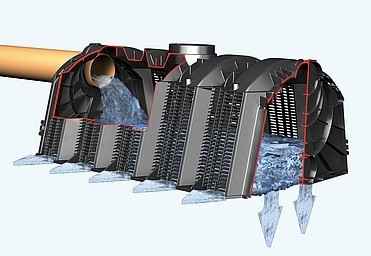

Это модульный элемент, отформованный из регенерированного полипропилена в виде тоннеля с полностью открытым дном. Это позволяет создать дренажи в грунте для сбора и отвода дождевых вод, просачивающихся из поверхностных дренажных систем, или сточных вод, сбрасываемых на доочистку из источников, не подключенных к коммунальной канализации.
ИНФИЛЬТРАЦИОННЫЙ ТУННЕЛЬ
Элементы представляют собой арочную конструкцию с ребрами жесткости, разработанными для обеспечения высокой механической прочности, и, следовательно, подходят для подземной установки, даже там, где могут находиться тяжелые транспортные средства до 60 тонн. Единственный туннель может быть соединен со вторым туннелем, чтобы удвоить объем собранной воды. Низкий профиль модуля позволяет создавать диспергирующие системы с минимальной глубиной и практически неограниченной шириной (длиной или площадью поверхности), что идеально, когда уровень безнапорного водоносного горизонта обычно близок к уровню земли или, в более общем случае, в любой ситуации. где глубина раскопок оказывается ограничивающим фактором.
Модуль отлит из регенерированного полипропилена и имеет международные сертификаты (в том числе BBA и ITB), подтверждающие его долговечность.

Инфильтрационный туннель в основном разработан для использования на частной земле, поскольку часто бывает достаточно нескольких отдельных секций для инфильтрации дождевой воды с виллы нормального размера.

Две секции туннеля соединены между собой соединителями clic-bolt и закрыты концевой пластиной на каждом конце.

Система очень гибкая и строится в виде одной или нескольких параллельных и взаимосвязанных линий на одном уровне.

Благодаря малой высоте туннеля (510 мм) обычная дорожная канава может быть легко преобразована в огромную инфильтрационную установку, требуется только надстройка высотой 250 мм.

Секция туннеля весит всего 11 кг, что делает ее очень простой в обращении и удобной в работе во время установки.

Секции туннеля транспортируются уложенными друг в друга и имеют размеры, адаптированные к поддонам, что обеспечивает чрезвычайно большой объем инфильтрации при минимальном транспортном объеме. До 12 000 литров объема инфильтрации на одном поддоне, что также означает очень низкий уровень выбросов CO2.

Только с надстройкой высотой 750 мм один туннель может выдержать движение грузовиков до 60 тонн.

Туннель также может быть смонтирован «двойным», что дает объем 600 литров при длине всего 1200 мм.

Если туннель монтируется в систему Twin объемом 600литров, он может выдержать движение автомобилей с надстройкой всего 500 мм, но не грузовиков.

Выбор объема инфильтрационного туннеля для сточных вод

Количество жителей

Хорошо впитывающий воду грунт

Умеренно впитывающий грунт

2-4

4

6

6-8

8

12

9-12

12

18

12-16

16

Выбор количества инфильтрационных туннелей для дождевой воды

Тип почвы

Площадь крыши 100 кв.м.

Площадь крыши 150 кв.м.

Площадь крыши 200 кв.м.

Гравий

3-5

4-7

5-8

Песок

6-7

8-11

10-14

Хороший песок

8-10

12-15

15-20

Суглинок

10-13

15-19

19-25
